導讀：近年來，節能環保的經濟發展主題使我國靜音型成套變頻恒壓無負壓供水設備行業以日漸凸顯的實效優勢成為備受市場關注的支柱型行業，產品需求量也在此態勢的持續發展下變得愈發迫切。盡管變頻恒壓無負壓供水設備行業以總體趨好的發展態勢，持續著穩步發展之路，但長期以來的單一化發展使我國給水設備行業在市場的國際化發展趨勢下逐漸成為跟隨于國外企業腳步后的“加工商”。
　　
　　靜音型成套變頻恒壓無負壓供水設備是用于高層建筑供水質量而有生產單位或建筑安裝單位制造和建造出來的機械產品、構筑物及系統。靜音型成套變頻恒壓無負壓供水設備還應包括輸送含污染物流體物質的動力設備，如水泵、風機、輸送機等；同時還包括保證污染防治設施正常運行的監測控制儀表儀器，如檢測儀器、壓力表、流量監測裝置等。
　　
　　現階段，我國靜音型成套變頻恒壓無負壓供水設備產業雖處在客觀存在的市場背景下，但日漸凸顯的市場供需矛盾，卻使我國給水設備產業陷入了市場有效需求不足、主體產能過剩的尷尬境地中。產業縱向分析，常規設備泛濫，高端設備、特殊設備、成套設備發展滯緩的產品結構現狀；單機設備為主的出口結構現狀；發展水平滯后的中小型企業居多的主體結構現狀都進一步加劇了我國靜音型成套變頻恒壓無負壓供水設備產業的供需矛盾。在廣闊的需求市場下，以上現狀的切實存在無疑成為主體與市場間的隔閡，使無負壓給水設備企業與市場以無契合點的“雙軌制”發展，加劇著“現狀”的嚴重性。

我國環保設備行業“三駕馬車”的發展現狀　
　　出口——現階段，靜音型成套變頻恒壓無負壓供水設備行業雖面臨著日漸緊縮的歐美市場，但出口仍占據著行業經濟發展的重要位置。隨著我國給水設備行業可持續發展的深入演繹，出口額的增長亦為行業拓展國外市場、支撐信息化建設及國民經濟可持續增長提供了大量資金；但就我國給水設備行業目前的發展狀況而言，出口這架馬車還較為軟綿，這從近些年的貿易逆差就可窺其端倪。
　　靜音型成套變頻恒壓無負壓供水設備產業品牌化需加強 “三駕馬車”式發展不可預期消費——近年來，我國給水設備行業在擴內需等宏觀調控政策的持續驅動及節能環保的經濟發展主題下，迎來了相對急切的市場需求時期；隨著內需對經濟促進作用的日趨強勢，我國靜音型成套變頻恒壓無負壓供水設備市場的“消費熱”再次被點燃。
　　投資—我國便在持續的規劃下加強對靜音型成套變頻恒壓無負壓供水設備產業的資金投入力度，隨著這一規劃的逐步落實我國給水設備行業亦以環保產業重要分支的“身份”迎來了新的發展機遇，而投資也逐漸成為在我國靜音型成套變頻恒壓無負壓供水設備業經濟發展中占據主導地位的“馬車”。

　　現時期，我國靜音型成套變頻恒壓無負壓供水設備行業的三駕馬車也正在持續行進中，但相較于投資與消費的高勢頭，出口仍是今后一段時期內行業的“主攻目標”。目前，我國穩壓補償式無負壓給水設備行業依賴進口的發展模式尚未得到根本性轉變，加之進口設備的“較高價位”特點，更是加劇了靜音型成套變頻恒壓無負壓供水設備行業進出口貿易逆差的差額。因此，在出口馬車未有實質性好轉之前，三駕馬車并駕齊驅的發展形勢就無真實性可言，在持續的對外依存下，依賴三駕馬車拉動行業經濟的高增長也就變得不可預期。

　　縱觀我國靜音型成套變頻恒壓無負壓供水設備市場，諸多高檔化的、成套化的給水設備已涌現于我國市場；行業的出口趨勢也已由傳統的單機出口為主向單機設備與成套設備并舉的出口方向發展；大部分中小企業主體也開始了技術創新及價值拓展為基礎的上游式發展，但較于與發達國家30余年的發展差距而言，我國穩壓補償式無負壓給水設備產業自我修復之路仍要持續相當長的一段時間。

　　國際橫向對比，在發達國家以先于我國靜音型成套變頻恒壓無負壓供水設備行業的發展腳步，開始了以拓展產品價值為主的品牌化發展時，我國仍以較為滯緩的科技發展速度持續著對國外同行業經濟水平的趕超。但事實證明，就僅相當于發達國家上世紀八九十年代發展水平的我國穩壓補償式無負壓給水設備行業而言，要實現技術超越并不是一朝一夕之事，因此，在持續科技發展的同時，我國必須以同步的品牌化發展來鑄造起國內企業的競爭優勢。

　　隨著品牌意識的深入人心，諸多國內品牌開始在國際市場中嶄露頭角，但就整體發展而言，靜音型成套變頻恒壓無負壓供水設備行業的品牌化建設仍較為軟綿。近幾年，我國靜音型成套變頻恒壓無負壓供水設備行業內雖涌現出了大大小小的品牌，但真正實現品牌化發展的企業卻少之甚少；縱向分析我國給水設備行業的品牌化發展，大多數企業僅以對品牌標志的設立而為“發展”，但殊不知品牌所蘊含的豐厚價值。事實上，在經歷了市場的長期磨礪與發展后，品牌化發展所帶來的價值正是我們所期待的那“效益”。因此，提升主體品牌意識及創新發展意識將是我國靜音型成套變頻恒壓無負壓供水設備行業拓展發展模式，實現效益雙收的必經之路。

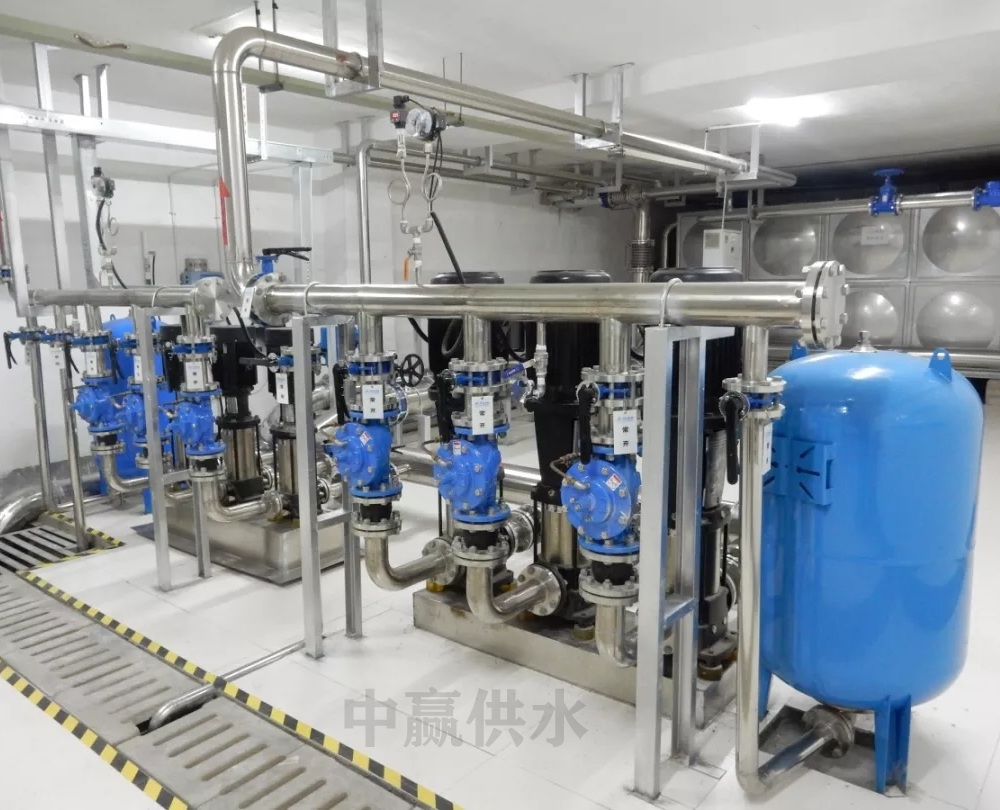

靜音型成套變頻恒壓無負壓供水設備產品概述

　　長期以來，城鎮市政管網供水壓力都是以滿足普通低層建筑供水來設定其水廠供水壓力，因此，城鎮多數建筑都必須采用二次加壓供水方式滿足建筑物的供水需求。

　　我國城鎮二次加壓供水方式經歷了從“蓄水池 + 加壓泵 + 水塔供水方式”、“蓄水池 + 加壓泵 + 高位水箱供水方式”、“蓄水池 + 加壓泵 + 氣壓罐供水方式”和“蓄水池或蓄水箱 + 變頻調速加壓機組供水方式”四個發展階段，目前已進入“管網疊壓無負壓供水加壓機組供水方式”新時期。

　　目前，在國內城鎮二次供水領域，除“蓄水池 + 加壓泵 + 水塔供水方式”以基本絕跡外，其它三種二次加壓供水方式都有使用，但以“蓄水池或蓄水箱 + 變頻調速加壓機組供水方式”為主，而管網疊壓無負壓供水方式則剛剛起步，正在逐步取代其他供水方式而成為城鎮二次加壓供水系統的主流。

　　除“管網疊壓無負壓供水方式”外，其它四種供水方式有一個共同特征，就是二次加壓供水系統中都有蓄水池或蓄水箱。為了便于敘述，本文以下內容中將其統稱為蓄水池式供水方式。在此類供水方式中，工作時先將市政管網的有壓水泄放入水池中，再由加壓設備從水池中抽水加壓送入用戶用水管網。雖然上述供水方式能夠滿足用水的壓力需求，但存在著難以解決的水源二次污染和能源浪費問題。隨著社會的發展，能源供應日趨緊張，建立節能型社會的呼聲日漸高漲;另一方面，居民生活水平持續提高，對飲用水水質的要求也不斷提高;此外，水資源短缺已威脅到城鎮居民的飲水問題，水價不斷提高;城鎮建設用土地日漸緊張，土地價格不斷攀升。由于上述原因及原有供水方式自身的不足，目前供水方式存在的問題也越來越突出，已經不能滿足社會生活的需要。社會對節能、節水、衛生、安全、無二次污染的新型供水方式的要求越來越迫切。在此背景下，管網疊壓無負壓供水方式應運而生。


靜音型成套變頻恒壓無負壓供水設備性能特點

　　1、給水設備具有強大的貯能保壓能力，特別是在夜間時應付少量供水時,可以大大節約電能.

　　2、調節容積(水泵每啟動一次可供用戶使用的水量)大.泵每啟動一次,可以長時間地維持管網壓力,設備啟動次數少,運行費用低

　　3、靜音型成套變頻恒壓無負壓供水設備采用國際智能補氣技術

　　氣壓罐的補氣采用微電腦電子檢測、限量補氣與排氣技術，隨時保證罐內氣體有一定容積，根本解決了氣體長期失效帶來的水泵頻繁啟動問題，填補了國際、國內在該問題上的技術空白。

　　4、不同用戶的現場條件,無塔自動上水器可采取以下不同的配置

　　(1)、水源是自備井: 1)潛水泵+控制系統+氣壓罐

　　2)潛水泵 +水池(水箱)+控制系統+氣壓罐

　　(2)一體化水箱水泵的水源是自來水: 1)離心管道泵+控制系統+氣壓罐

　　2)離心管道泵 +水池(水箱)+ 控制系統+氣壓罐


靜音型成套變頻恒壓無負壓供水設備變頻控制原理

　　用變頻調速來實現恒壓供水，與用調節閥門來實現恒壓供水相比，節能效果十分顯著(可根據具體情況計算出來)。其優點是：

　　1、起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊;

　　2、由于泵的平均轉速降低了，從而可延長泵和閥門等的使用壽命;

　　3、可以消除起動和停機時的水錘效應;

　　一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，可考慮適當減小變頻器的容量，但應注意留有足夠的容量。


靜音型成套變頻恒壓無負壓供水設備水源問題：

      靜音型成套變頻恒壓無負壓供水設備是水源都是從蓄水池中來，這樣自來水的壓力就被卸掉了，而且蓄水池需要二次消毒設備。變頻給水設備 系直接利用自來水管網壓力的一種疊壓式供水方式，衛生、節能、綜合投資小。安裝調試后，自來水管網的水首先進入穩流罐，并通過真空消除器將罐內的空氣自動排除。當安裝在設備出口的壓力傳感器檢測到自來水管網壓力滿足供水要求時，系統不經過加壓泵直接供給；當自來水管網壓力不能滿足供水要求時，檢測壓力差額，由加壓泵差多少、補多少；當自來水管網水量不足時，空氣由真空消除器進入穩流罐破壞罐內真空，即可自動抽取穩流罐內的水供給，并且管網內不產生負壓。

      靜音型成套變頻恒壓無負壓供水設備既能利用自來水管道的原有壓力，又能利用足夠的儲存水量緩解高峰用水，且不會對自來水管道產生吸力。變頻給水設備 廣泛應用在自來水管網壓力不足的場合。按水泵(離心式水泵，下同)與管道連接方式的不同，供水方式可分為2種：①水箱—水泵加壓供水；②管道泵加壓供水。


靜音型成套變頻恒壓無負壓供水設備的優勢

1、技術前進：設備將真空抑制技術、流體控制技術和智能變頻技術等多項前進技術進行優化融合，變頻給水設備與自來水管網直接串接，實現穩壓、節能、衛生、安全運行，不產生負壓，不用建水池、水箱。

2、衛生無二次污染：穩壓補償式無負壓給水設備為全密封結構，細菌和粉塵不會進入系統；避免了藻類的滋生，防止了水源二次污染及供水水質污染問題，用戶使用的是符合國家衛生標準的自來水。

3、節能效果顯著：全封閉結構運行，避免了滲、跑、冒、滴、漏等現象發生，無水池、水箱，節約了消毒沖洗用水。與自來水管網直接串接，可以充分利用自來水原有壓力，差多少補多少，自來水滿足要求時設備就停止工作。變頻給水設備 大部分時間在較低頻率下運行，耗電量少。采用變頻技術，進一步節能，綜合節能一般可達50%以上。

4、運行可靠：對自來水管網無影響，設備利用調節罐無負壓自動調節，管網增壓供水時不會對原管網產生負壓，不影響其它用戶的正常用水。

5、投資節約：無需修建蓄水池或水箱，節省了土建投資；無需從零加壓，因此設備選型較，設備投資減少；水質無二次污染，不需要凈化設備，節省投資。可充分利用自來水管網的壓力，能耗小，節省日常的用電開支。沒用水池、水箱，節省定期清洗消毒的費用。

6、設備電氣配置靈活：電氣控制部分既可采用變頻恒（變）壓控制，也可采用壓力(BZG氣壓型）直接控制。


靜音型成套變頻恒壓無負壓供水設備特點：

1、高效節能　　

　　穩壓補償式無負壓供水設備能根據用戶的實際用水量和使用壓力自動檢測，調節電動機的轉速(耗電量)，使設備始終處于高效率的工作狀態。　　

2、供水管網壓力穩定　　

　　設備由微機構成自動閉環控制，能在0.5秒內使變化的壓力恢復正常，壓力調節精度為設定值的±5%。　　

3、占地小、投資少，安裝工期短。　　

　　穩壓補償式無負壓供水設備與其他老式供水設備相比節約占地3~16倍，比建水塔節約投資15%~60%。設備體積小，組裝、安裝調試方便，運輸及安裝工期短。　　

4、保護功能全，運行安全，操作方便　　

　　主機采用進口變頻調速器，自身具有欠壓、過壓、過流、過載、短路、過熱、失速防止等保護功能，無故障運用達10萬小時以上。設備配電控制部分，采用智能化控制原理，操作方便實用，設備工作狀況一目了然，便于非專業人員很快熟練掌握。　　

5、供水功能全，保險系數高　　

　　局部出現故障時，能啟用應急功能繼續供水。超邦設備可與市政供水網自動并網運行，并具有雙恒壓功能，即能滿足生活生產用水的正常壓力和流量，有能在出現火情時自動轉換為高壓大流量供水，可一機多用。　　

6、適用范圍　　

　　穩壓補償式無負壓供水設備供水壓力0.15~2.0MP，供水高度10－200米，單套設備每小時供水量10~50000m3/h，可用于大、中、小型自來水的配套改造；可用于企事業單位、住宅區、農村的生產、生活、辦公用水。

　　穩壓補償式無負壓供水設備通過微機設定用戶所需的供水壓力，當用戶的用水量增加，微機檢測到自來水的壓力低于用戶所需的用水壓力時，微機會自動控制變頻器啟動，管網壓力調節系統工作，直到使管網壓力增加到用戶所需的用水壓力時，微機控制變頻器輸出一恒定的頻率，管網壓力調節系統以一恒定的壓力運行，保證用戶用水壓力恒定。當用戶的用水量減少，自來水的壓力逐漸恢復到用戶所需的用水壓力，微機控制變頻器輸出的頻率逐漸降低直至增壓泵停止運行，系統充分利用了自來水原有的壓力，又保證了用戶供水壓力的穩定。


靜音型成套變頻恒壓無負壓供水設備變頻控制原理：

用變頻調速來實現恒壓供水，與用調節閥門來實現恒壓供水相比，節能效果較顯著（可根據具體情況計算出來）。其優點是：

a、 起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊；

b、 由于泵的平均轉速降低了，從而可延長泵和閥門等的使用壽命；

c、 可以消除起動和停機時的水錘效應；

一般地說，當由一臺變頻器控制一臺電動機時，只需使變頻器的配用電動機容量與實際電動機容量相符即可。當一臺變頻器同時控制兩臺電動機時，原則上變頻器的配用電動機容量應等于兩臺電動機的容量之和。但如在高峰負載時的用水量比兩臺水泵全速供水量相差很多時，

可考慮適當減小變頻器的容量，但應注意留有足夠的容量。

    雖然水泵在低速運行時，電動機的工作電流較小。但是，當用戶的用水量變化頻繁時，電動機將處于頻繁的升、降速狀態，而升、降速的電流可略超過電動機的額定電流，導致電動機過熱。因此，電動機的熱保護是必需的。對于這種由于頻繁地升、降速而積累起來的溫升，變頻器內的電子熱保護功能是難以起到保護作用的，所以應采用熱繼電器來進行電動機的熱保護。

    在主要功能預置方面，高頻率應以電動機的額定頻率為變頻器的高工作頻率。升、降速時間在采用PID調節器的情況下，升、降速時間應盡量設定得短一些，以免影響由PID調節器決定的動態響應過程。如變頻器本身具有PID調節功能時，只要在預置時設定PID功能有效，則所設定的升速和降速時間將自動失效。
